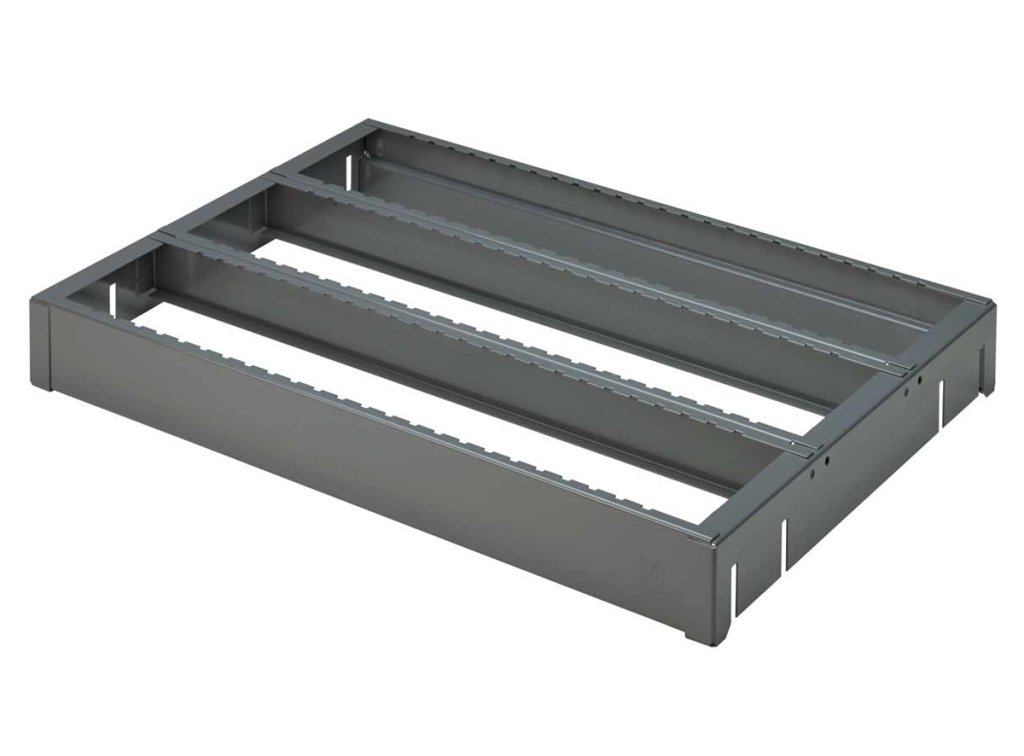

Ramka narzędziowa do narzędzi NC w nasadkach 36 x 27D

Rama narzędziowa w szufladach do przechowywania narzędzi NC, rozmiar 36 x 27D. W zestawie zestaw uchwytów wielofunkcyjnych. Plastikowe i drewniane uchwyty narzędziowe są wkładane i mocowane w ramie. Wielofunkcyjny uchwyt umożliwia przechowywanie w szufladzie wysokości ramy w zależności od długości trzpieni mocujących narzędzie. Wybór szaf znajdziesz tutaj.

Tento rám je určen do zásuvkových skříní ZD 36 x 27D, výběr skříní naleznete zde.

Počet plastových držáků v nástrojových rámech podle jejich rozměru
Typ držáku	36 x 27D	54 x 27D	36 x 36D	54 x 36D
ISO 30	24	39	32	52
ISO 40	24	39	32	52
ISO 50	15	21	20	28
HSK 32	24	39	32	52
HSK 40	24	39	32	52
HSK 50	24	39	32	52
HSK 63	24	39	32	52
HSK 80	15	21	20	28
HSK 100	15	21	20	28
VDI 30	15	21	20	28
VDI 40	15	21	20	28
VDI 50	15	21	20	28
ABS 25	15	21	20	28
ABS 32	15	21	20	28
ABS 40	15	21	20	28
ABS 50	15	21	20	28
ABS 63	15	21	20	28
CAPTO 3	15	21	20	28
CAPTO 4	15	21	20	28
CAPTO 5	15	21	20	28
UNI	15	21	20	28
Počet dřevěných držáků v nástrojových rámech
	3	3	4	4



Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!



Velikost zásuvky	Objednací číslo	W mm	D mm	H mm
36 x 27D	NCNRZ3627	593	448	74
54 x 27D	NCNRZ5427	901	448	74
36 x 36D	NCNRZ3636	593	597	74
54 x 36D	NCNRZ5436	901	597	74
Součástí každého rámu je sada zavěšovacích držáků

Výška čela zásuvky A mm	Maximální délka upínacího trnu nástroje B mm
	Poloha 1	Poloha 2	Poloha 3	Poloha 4	Poloha 5
75	90	X	X	X	X
100	90	X	X	X	X
125	90	X	X	X	X
150	90	120	150	X	X
200	90	170	200	X	X
250	90	170	200	X	X
300	90	270	300	150	180

Poloha 1

Poloha 2

Poloha 3

Poloha 4

Poloha 5

Závěsný držák nástrojových rámů do zásuvek
