Stojak stołowy z wyposażeniem 02.2420A

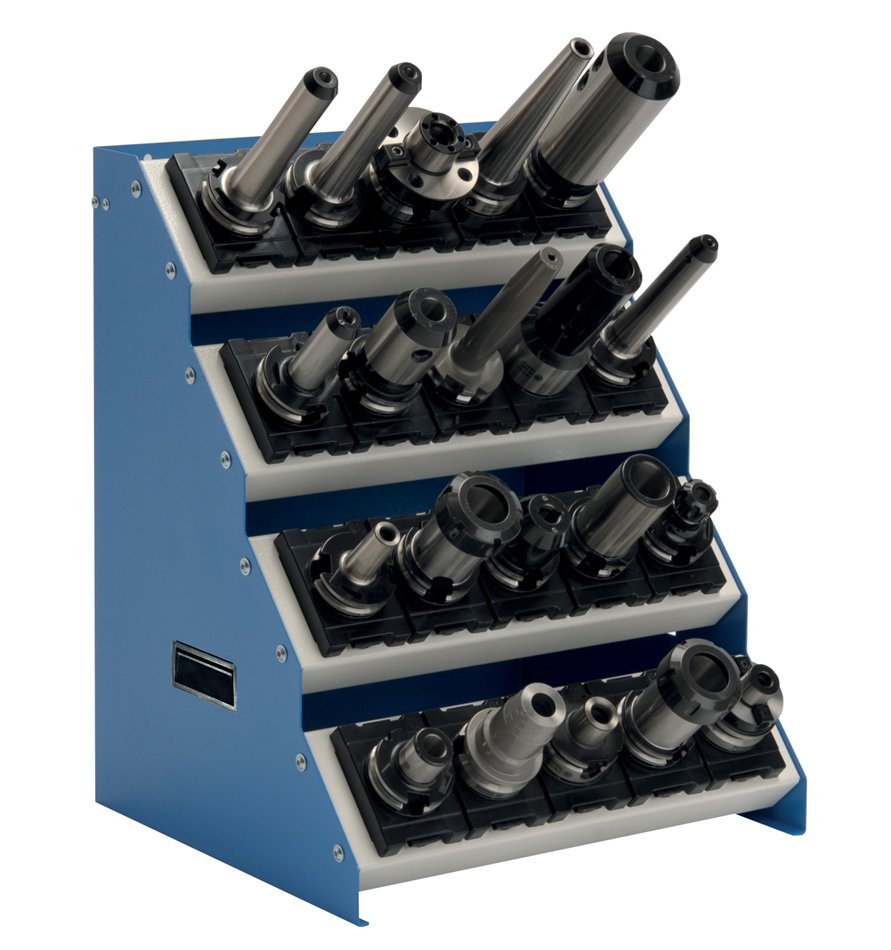

Czteropoziomowy stojak stołowy z akcesoriami. Podstawowa konstrukcja stojaka składa się ze skręcanych, wzmocnionych, spawanych blach stalowych. W zestawie znajdują się również plastikowe uchwyty do narzędzi CNC z możliwością wyboru pomiędzy rozmiarami uchwytów E1, E2 lub E3. Dostarczoną i maksymalną liczbę uchwytów oraz inne informacje znajdziesz w tabeli w szczegółowym opisie.

• czterostopniowy stojak narzędziowy CNC
• szerokość 425 x głębokość 375 x wysokość 525 mm
• kolor ramek nośnych jasnoszary RAL 7035
• kolor boków stojaka według własnego wyboru

Kod Liczba stopni
szer. x gł. x wys. (mm) Rozmiar i liczba dostarczonych łóżek – nie można łączyć
CNC E1
CNC E2
CNC E3
02.2210A 2 425 x 375 x 300 10 / 14*
10 / 10*
6 / 6*
02.2420A 4
425 x 375 x 525 20 / 28*
20 / 20*
12 / 12*
* Pierwsza cyfra oznacza liczbę łóżek dostarczonych wraz z produktem, druga cyfra oznacza maksymalną liczbę łóżek, które można umieścić w nosidełkach. Przy składaniu zamówienia proszę podać do jakiego rodzaju nośnika narzędzi będą zastosowane wybrane łóżka (patrz tabela poniżej). W przypadku nie podania tej informacji, wraz z produktem dostarczane będą łóżka typu ISO/SK 40 (E2). Łóżka nie zawierają narzędzi, ich przedstawienie ma wyłącznie charakter ilustracyjny.

W zależności od wybranego rozmiaru łoża wybierz wymagany typ i liczbę oprawek narzędziowych CNC (wszystko bez dodatkowych opłat) < br /> ISO / SK 30 ISO / SK 40*
ISO / SK 50
Cyl/VDI 30
Cyl/VDI 40
VDI 50
MK 3
HSK A 50 / B 63
HSK A 32 / B 40
MK 4
HSK A 63 / B 80
HSK A 40 / B 50 Capto C 4
MK 5
HSK A 80 / B 100 Capto C 5
HSK A 100 / B 125
Uniwersalny Capto C 3
Capto C 6
Capto C 8
* UWAGA - w przypadku braku informacji w jaki rodzaj nośników mają być wyposażone łóżka, dostarczony zostanie typ ISO/SK 40 (rozmiar E2)
