Profile aluminiowe do wytrzymałych i stabilnych konstrukcji przemysłowych

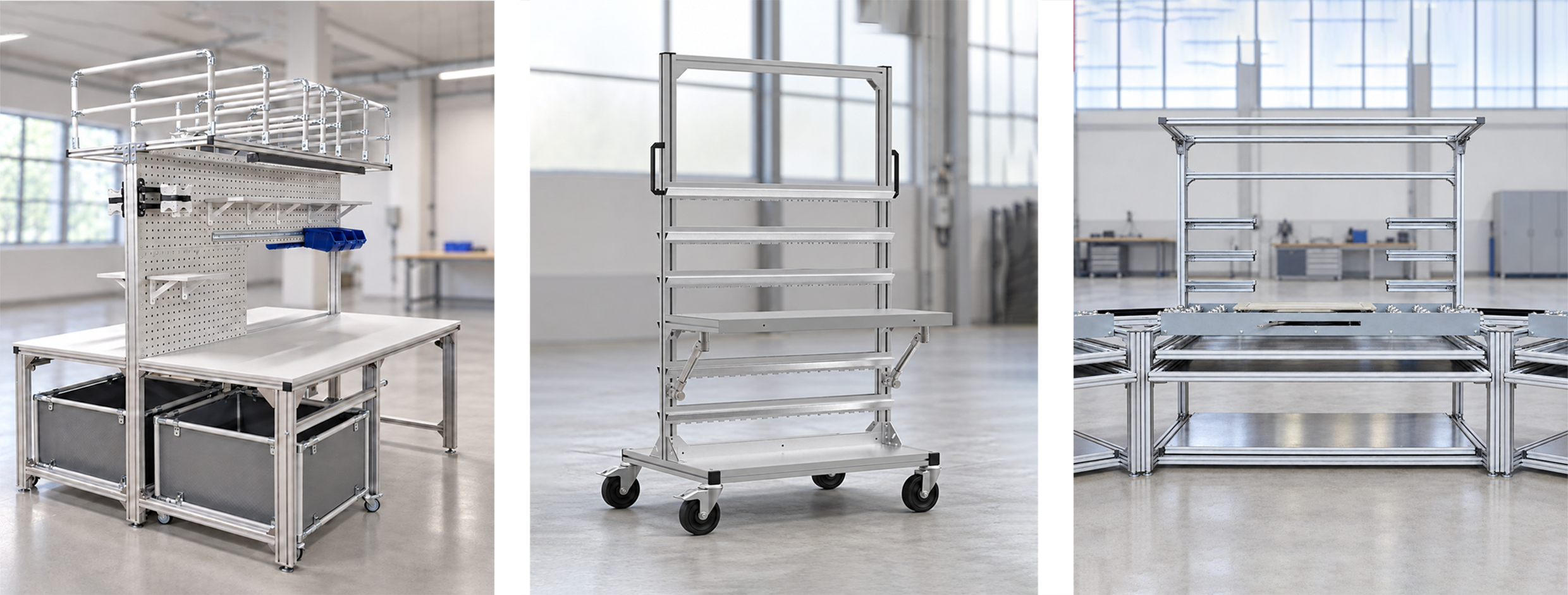

Konstrukcyjne profile aluminiowe pozwalają budować sztywne ramy stołów roboczych, wózków i linii montażowych bez spawania. Ich rowki umożliwiają bezpośrednie mocowanie blatów roboczych, wsporników i dodatkowego wyposażenia do konstrukcji. Łączą właściwości solidnej ramy przemysłowej z prostym montażem i szerokim wyborem akcesoriów.
W FLEXLEAN wykorzystujemy systemy profili aluminiowych do projektowania i produkcji zestawów zgodnie z wymaganymi wymiarami, obciążeniem oraz przeznaczeniem. Profile dostarczamy również osobno do własnych projektów klientów.
Co oferują profile aluminiowe w praktyce?
W konstrukcjach przemysłowych liczy się zarówno wytrzymałość, jak i sposób montażu oraz doposażenia ramy. System profili aluminiowych zapewnia kilka praktycznych korzyści:
Montaż bez spawania
Profile łączy się za pomocą wsporników, kątowników i połączeń śrubowych.
Mocowanie wyposażenia w rowkach profili
Odpowiednie akcesoria umożliwiają mocowanie półek, uchwytów na narzędzia, paneli lub prowadnic kablowych.
Konstrukcja dopasowana do zastosowania
Długość poszczególnych elementów i układ ramy można dostosować do dostępnej przestrzeni oraz wyposażenia, które konstrukcja ma przenosić.
Możliwość demontażu i modyfikacji
Połączenia śrubowe pozwalają później zmienić lub rozbudować konstrukcję.
Z tego samego systemu można więc wykonać prostą podstawę, kompletnie wyposażony stół roboczy albo ramę łączącą kilka kolejnych stanowisk montażowych.
Kiedy wybrać rurowy system modułowy, a kiedy profile aluminiowe?
Rurowy system modułowy wybieramy przede wszystkim tam, gdzie istotna jest uniwersalność i częsta przebudowa wynikająca ze zmian w produkcji.
Profile aluminiowe stosujemy w zestawach narażonych na większe obciążenia i wyższe wymagania dotyczące wytrzymałości oraz sztywności w codziennej eksploatacji. Typowe przykłady to solidne stoły robocze, linie montażowe i konstrukcje przenoszące dodatkowe wyposażenie.
Oba systemy można modyfikować i rozbudowywać. Przy wyborze właściwego rozwiązania bierzemy pod uwagę częstotliwość przewidywanych zmian, wyposażenie, które konstrukcja ma przenosić, oraz obciążenia występujące podczas użytkowania.
Jakie profile aluminiowe oferuje FLEXLEAN?

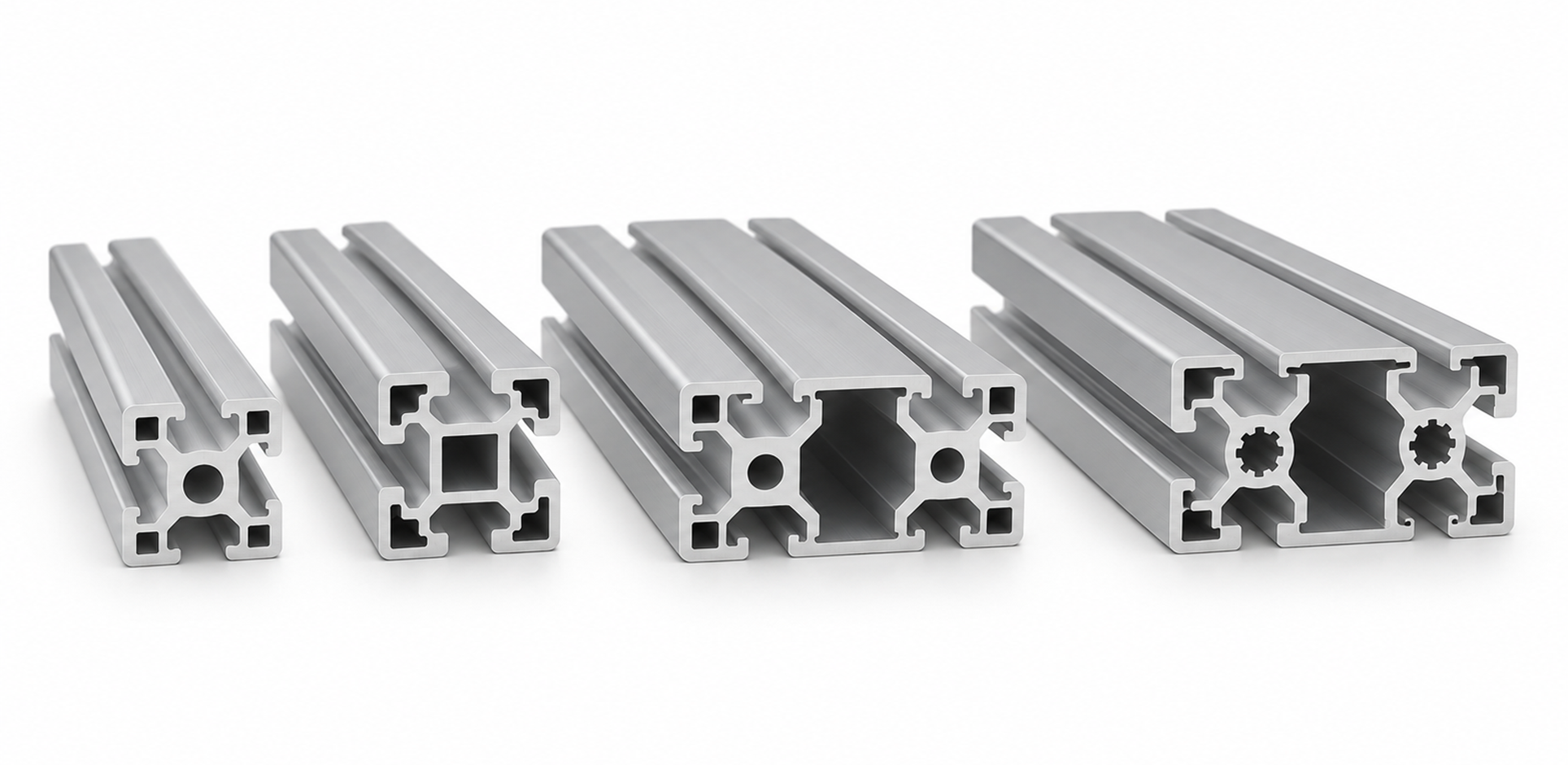

Podstawę oferty stanowią profile kwadratowe i prostokątne w kilku wymiarach. Poniższe zestawienie przedstawia wybrane warianty, które mogą posłużyć jako punkt wyjścia do projektu.
| Wymiar profilu | Przykładowe oznaczenia |
|---|---|
| 30 × 30 mm | KA-3030, MI30x30 B8 |
| 30 × 60 mm | KA-3060 |
| 40 × 40 mm | KA-4040, KA-4040H, MI40x40L B10 |
| 40 × 80 mm | KA-4080, KA-4080H |
| 45 × 45 mm | MI45x45L B10 |
| 45 × 90 mm | MI45x90L B10 |
Poszczególne warianty znajdziesz w ofercie profili aluminiowych FLEXLEAN.
Różnice w przekroju i wykonaniu
Profile kwadratowe są powszechnie stosowane jako słupki, belki poprzeczne i elementy ram. W przypadku profili prostokątnych projekt może uwzględniać różną sztywność w poszczególnych kierunkach. Dlatego ważna jest ich orientacja względem obciążenia.
Takie same wymiary zewnętrzne nie muszą oznaczać takich samych właściwości. Przykładowo profil 40 × 40 mm występuje również we wzmocnionej wersji KA-4040H. Wybór odpowiedniego wariantu wymaga oceny parametrów technicznych konkretnego przekroju, w tym jego geometrii i masy.
Serie profili i akcesoria
Do serii profili KA i MI należy dobrać właściwe wsporniki i elementy złączne zgodnie z konstrukcją rowka oraz specyfikacją danego produktu. Takie same wymiary profili nie oznaczają automatycznie możliwości zastosowania tych samych akcesoriów.
Co decyduje o wytrzymałości i stabilności zestawu?
Stół roboczy musi niezawodnie utrzymać zarówno obrabiany element, jak i narzędzia. Stanowisko montażowe wymaga sztywnej ramy, która zapewnia stabilne podparcie podczas pracy. Wózek transportowy musi zachować stabilność także w ruchu z ładunkiem.
Dlatego podczas projektowania analizujemy łącznie kilka czynników:
- Obciążenie i jego rozkład. Równomiernie obciążona półka stawia konstrukcji inne wymagania niż ciężki element umieszczony na środku.
- Rozpiętość między podporami. Wraz ze wzrostem długości bez podparcia zmieniają się wymagania dotyczące profilu i dopuszczalnego ugięcia.
- Połączenia i stężenia. Rodzaj i rozmieszczenie elementów łączących wpływają na sztywność ramy.
- Poziomowanie i mobilność. W konstrukcjach stacjonarnych uwzględniamy stopki, a w razie potrzeby także kotwienie. W przypadku wózków analizujemy również położenie kół i środek ciężkości.
Przy dłuższym blacie roboczym może być na przykład wskazane zastosowanie innego przekroju, dodanie belki poprzecznej lub dodatkowej podpory. Właściwy wybór zależy zarówno od przestrzeni pod blatem, jak i od miejsca oraz sposobu obciążenia stołu.
Wytrzymałość i stabilność wynikają z projektu całego zestawu: profili, połączeń, podpór oraz sposobu przyłożenia obciążenia.
Elementy łączące i wyposażenie

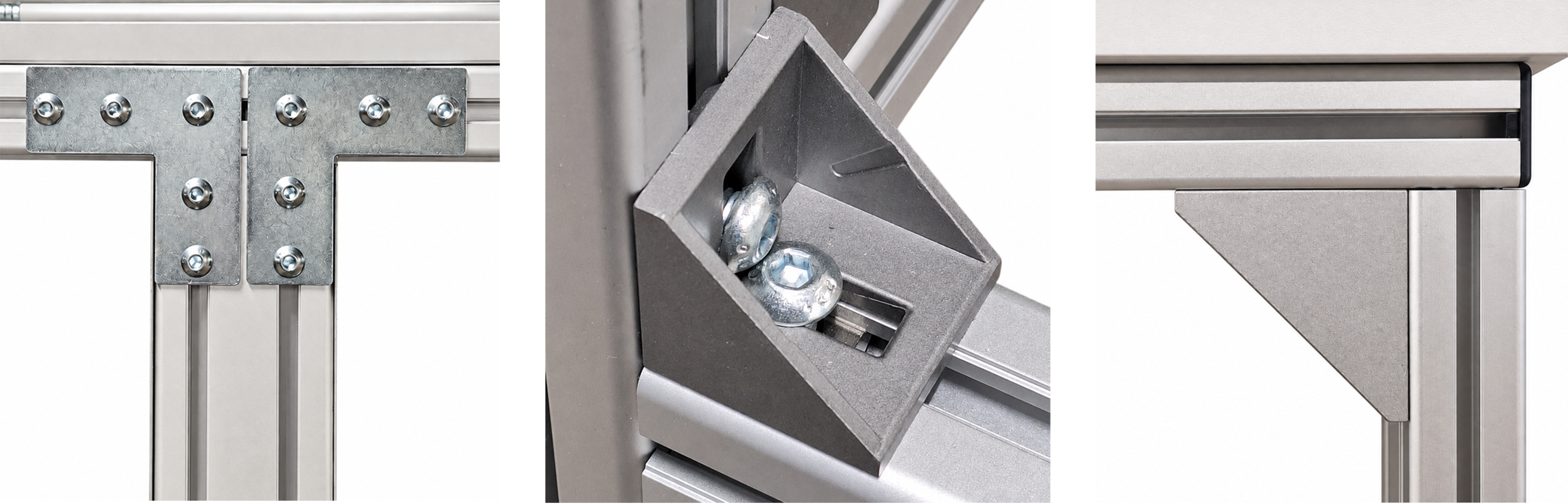

Łączniki i kątowniki pozwalają zbudować ramę o wymaganym kształcie. Ich konstrukcję, liczbę i rozmieszczenie dobiera się do występujących obciążeń, a w razie potrzeby można dodać stężenia.
Ramę nośną można następnie wyposażyć odpowiednio do zadania: w blat roboczy, półki odkładcze, metalową szafkę szufladową, panel ochronny lub uchwyty na narzędzia. Rowki profili zapewniają punkty mocowania i pozwalają rozmieszczać te elementy wzdłuż konstrukcji zależnie od potrzeb.
Dzięki temu już na etapie projektu można wspólnie rozwiązać kwestię konstrukcji nośnej oraz sposobu mocowania wyposażenia, z którego pracownicy korzystają każdego dnia.
Konstrukcja aluminiowa w praktyce
Jednym z naszych zrealizowanych projektów jest linia montażowa z opuszczanym torem kulkowym i blokadą, zaprojektowana i wykonana przez FLEXLEAN.
Element przemieszcza się po torze kulkowym do stanowiska roboczego. Po opuszczeniu kulek poniżej poziomu blatu element spoczywa na powierzchni roboczej, gdzie można przeprowadzić operację montażową. Ponowne podniesienie kulek przygotowuje go do transportu do kolejnego stanowiska.
System profili aluminiowych tworzy tu ramę nośną zarówno dla powierzchni roboczych, jak i mechanizmu toru kulkowego. Zapewnia stabilne punkty mocowania poszczególnych podzespołów i łączy stanowiska w zestaw zgodny z wymaganym przebiegiem produkcji.
WIDEO Z REALIZACJI
Linia montażowa z opuszczanym torem kulkowym i blokadą
Zobacz, jak element przesuwa się na właściwe miejsce, opiera się na blacie roboczym, a następnie trafia do kolejnego stanowiska.
W ramach jednego zestawu element można przetransportować, ustawić na powierzchni roboczej i po zakończeniu operacji przekazać dalej.
Od pojedynczych profili do kompletnego rozwiązania
Profile aluminiowe można kupić u nas osobno wraz ze wspornikami i elementami złącznymi do własnych konstrukcji. Konkretne komponenty są dostępne w naszym sklepie internetowym.
Jeśli potrzebujesz kompletnego rozwiązania, zaprojektujemy i wykonamy cały zestaw zgodnie z Twoimi wymaganiami, łącznie z niezbędnym wyposażeniem.
Planujesz stół roboczy, wózek lub system montażowy?
Prześlij nam podstawowe wymiary, przewidywane obciążenie i opis planowanego zastosowania. Wspólnie omówimy wymagania, zaproponujemy odpowiednie rozwiązanie i wykonamy zestaw dla Twojego zakładu.
